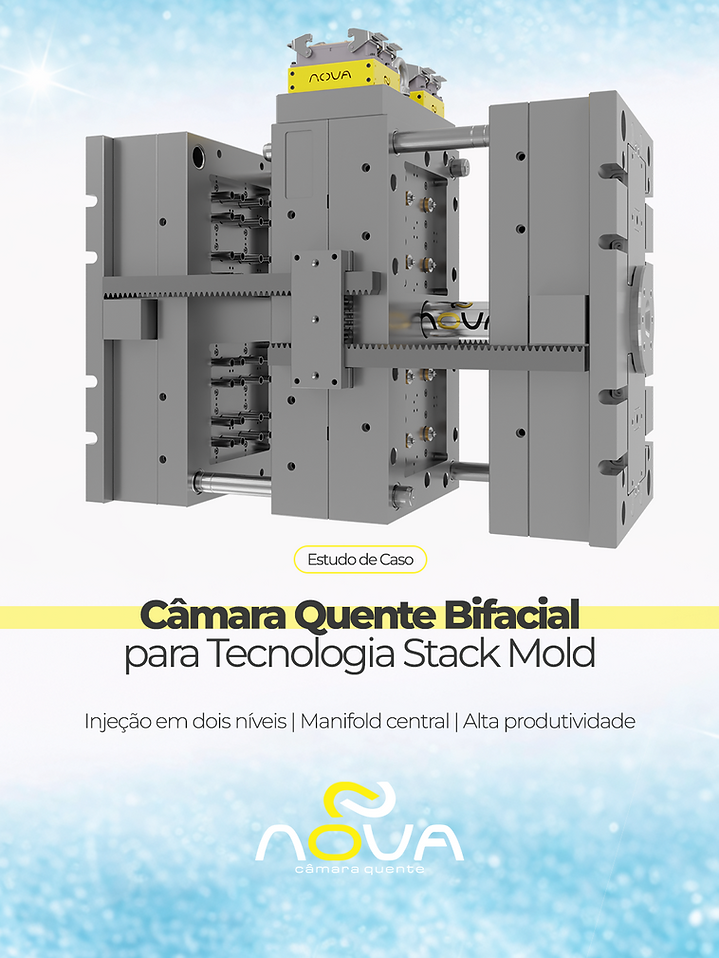

Câmara Quente Bifacial para Stack Mold: como dobrar a produção com injeção em dois níveis

Aumentar a produtividade sem ampliar proporcionalmente a estrutura do molde é um dos principais desafios em aplicações de grande escala.

Foi justamente com esse objetivo que este projeto utilizou a tecnologia Stack Mold, uma arquitetura de moldagem em dois níveis que permite produzir simultaneamente em lados opostos de um conjunto central.

Para tornar essa configuração possível, a Nova desenvolveu uma Câmara Quente Bifacial com manifold central, projetada para distribuir o polímero entre os dois planos de moldagem e fazer com que ambos trabalhassem como um único processo equilibrado.

O desafio, portanto, não estava apenas em alimentar mais cavidades. Era necessário garantir balanceamento reológico, estabilidade térmica, preenchimento simultâneo e integração mecânica com o movimento do molde.

Dobrar a produção sem duplicar a estrutura

Em um molde convencional, as cavidades normalmente estão distribuídas em um único plano de moldagem.

No conceito Stack Mold, essa lógica muda.

As cavidades são posicionadas em dois níveis, permitindo produzir simultaneamente nos dois lados do conjunto central.

Na prática, essa configuração possibilita ampliar significativamente a quantidade de peças produzidas a cada ciclo sem aumentar proporcionalmente a área ocupada pelo molde na injetora.

Isso torna a tecnologia especialmente interessante para aplicações de grande escala, nas quais produtividade, aproveitamento do equipamento e otimização do espaço fabril são fatores decisivos.

Porém, esse ganho produtivo traz uma exigência adicional: os dois níveis precisam operar de forma equilibrada.

O desafio: alimentar dois lados ao mesmo tempo

Diferentemente de um sistema convencional, o material precisa ser distribuído a partir de um manifold central bifacial, alimentando cavidades posicionadas em lados opostos.

Isso exige controle rigoroso de fatores como:

• balanceamento reológico entre os dois níveis;

• perda de carga nos diferentes caminhos;

• distribuição térmica do manifold;

• preenchimento simultâneo das cavidades;

• vedação durante os movimentos de abertura do molde.

Qualquer diferença significativa entre os dois lados poderia gerar variações de pressão, temperatura, velocidade de fluxo ou preenchimento.

O objetivo da engenharia foi, portanto, fazer com que os dois planos de moldagem trabalhassem como partes de um mesmo processo.

A arquitetura da solução

Para atender às necessidades do projeto, foi desenvolvido um sistema com manifold central bifacial, utilizando bicos posicionados em sentidos opostos para alimentar os dois níveis do Stack Mold.

A arquitetura incorporou:

• canais de fluxo distribuídos para os dois lados;

• controle individual das zonas térmicas;

• sistema móvel de conexões elétricas e pneumáticas;

• alimentação através de bucha estendida tipo Snorkel;

• braço pantográfico para acompanhar o movimento do conjunto.

Essa combinação permitiu integrar o sistema de Câmara Quente diretamente à dinâmica de funcionamento do molde.

Manifold central bifacial

O manifold é um dos elementos mais críticos dessa arquitetura.

Por estar posicionado entre dois conjuntos ativos de cavidades, ele precisa distribuir o polímero em sentidos opostos mantendo condições semelhantes de processamento.

O balanceamento dos canais internos foi desenvolvido para reduzir diferenças de perda de carga entre os percursos.

Essa condição é essencial para evitar que um dos níveis apresente comportamento diferente do outro durante o preenchimento.

Em aplicações multicavidade, pequenas diferenças podem se transformar em variações de peso, dimensão ou acabamento. Em um Stack Mold, esse desafio é ampliado porque existem dois planos de moldagem trabalhando simultaneamente.

Equilíbrio reológico entre os níveis

Um dos principais objetivos do projeto era manter o fluxo equilibrado entre os dois lados.

Para isso, a engenharia precisou considerar comprimento dos canais, geometria dos percursos, pressão, temperatura e comportamento reológico do polímero.

O objetivo era garantir que o material alcançasse as diferentes cavidades dentro de condições equivalentes.

Quando esse equilíbrio é alcançado, os dois níveis passam a operar como um único processo de injeção, favorecendo:

• repetibilidade entre cavidades;

• estabilidade dimensional;

• preenchimento uniforme;

• maior previsibilidade de processo.




Controle térmico como ponto crítico

O manifold central trabalha entre dois conjuntos ativos do molde, tornando a gestão térmica especialmente importante.

Foi necessário conciliar aquecimento, isolamento e refrigeração para manter condições semelhantes de processamento nos dois níveis.

O controle individual das zonas térmicas permite trabalhar com maior precisão, reduzindo o risco de diferenças de temperatura entre os caminhos de fluxo.

Essa estabilidade térmica é fundamental porque alterações na temperatura do polímero afetam diretamente sua viscosidade e, consequentemente, o comportamento do preenchimento.

Integração com o movimento do molde

Outro desafio importante estava relacionado à própria movimentação do Stack Mold.

Durante a abertura e o fechamento, partes do conjunto central se deslocam. Isso significa que cabos, conexões elétricas, linhas pneumáticas e demais componentes precisam acompanhar esse movimento sem sofrer esforços inadequados.

Para solucionar essa necessidade, o projeto incorporou um braço pantográfico, desenvolvido para acompanhar a movimentação do conjunto.

Além disso, foi utilizado um sistema móvel de conexões elétricas e pneumáticas, garantindo que os diferentes componentes permanecessem integrados durante toda a operação.

Esse ponto mostra como um projeto Stack Mold exige uma visão que vai além do fluxo do polímero: a Câmara Quente precisa estar completamente integrada à mecânica do ferramental.

Alimentação por bucha estendida tipo Snorkel

A alimentação do sistema foi realizada através de uma bucha estendida tipo Snorkel.

Essa solução permite conduzir o material até o manifold central respeitando a arquitetura específica do Stack Mold.

Em uma configuração convencional, a alimentação normalmente ocorre diretamente no lado fixo do molde.

No Stack Mold, entretanto, o sistema central precisa permanecer funcional dentro de uma estrutura móvel e bifacial.

Por isso, a geometria e o posicionamento da alimentação fazem parte da própria engenharia da solução.

Vedação e controle do gate

A movimentação do molde também exige atenção especial à interrupção do fluxo.

Quando aplicável, sistemas valvulados podem promover o fechamento mecânico do ponto de injeção antes da abertura do molde.

Esse recurso contribui para reduzir fenômenos como drool e stringing, além de melhorar o controle do gate e a qualidade do ponto de injeção.

Em aplicações Stack Mold, esse tipo de controle ajuda a preservar a estabilidade do processo durante a movimentação do conjunto.

Alta produtividade com melhor aproveitamento do equipamento

A principal vantagem industrial do Stack Mold está na possibilidade de aumentar significativamente a produção por ciclo sem crescimento proporcional da estrutura da máquina.

Ao utilizar dois planos de moldagem dentro da mesma operação, é possível ampliar o número de peças produzidas aproveitando melhor a capacidade da injetora.

Essa relação entre maior output e menor crescimento do footprint torna a tecnologia particularmente interessante para produções de grande escala.

Porém, esse ganho só é viável quando os dois níveis trabalham de maneira equilibrada.

Por isso, balanceamento reológico, controle térmico e integração mecânica são elementos centrais da solução.

Resultado técnico

O desenvolvimento da Câmara Quente Bifacial permitiu integrar dois níveis de moldagem dentro de um único processo produtivo.

A solução foi concebida para manter equilíbrio entre os dois lados, controlar a distribuição térmica, acompanhar a movimentação do molde e distribuir o polímero de forma adequada às cavidades.

O resultado é uma arquitetura voltada para alta produtividade, estabilidade de processo e melhor aproveitamento da capacidade da injetora.

Mais do que simplesmente alimentar dois lados, o sistema foi desenvolvido para fazer com que ambos funcionassem como uma única operação coordenada.

Conclusão

A tecnologia Stack Mold oferece uma alternativa eficiente para aplicações que exigem alto volume produtivo, permitindo ampliar significativamente o número de peças produzidas por ciclo sem duplicar proporcionalmente a estrutura do molde.

Neste projeto, o desafio foi viabilizar essa arquitetura por meio de uma Câmara Quente Bifacial com manifold central, capaz de alimentar dois níveis simultaneamente e manter equilíbrio térmico, reológico e mecânico.

A combinação entre manifold bifacial, controle individual de temperatura, conexões móveis, bucha tipo Snorkel e braço pantográfico permitiu desenvolver uma solução integrada às necessidades específicas do Stack Mold.

O resultado demonstra como a engenharia de Câmara Quente pode contribuir diretamente para aumentar produtividade, aproveitar melhor a injetora e viabilizar processos de moldagem mais complexos.
